抵抗器帝国通信工業 (NOBLE)
通信機、計測器用ボリューム RV24YEN20SBシリーズ

帝国通信工業/NOBLE ROHS対応品
帝国通信工業(NOBLE) ボリューム RV24YENシリーズ
ラインナップ・購入はこちら

特長

帝国通信工業(NOBLE)製、通信機・計測器用の高信頼性ボリューム。

製品仕様・外形寸法

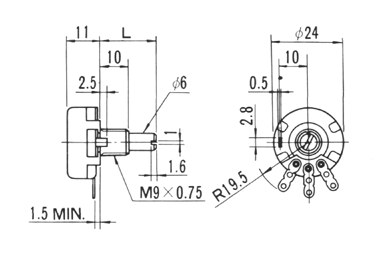

帝国通信工業(NOBLE) ボリューム RV24YENシリーズ 図面

  RV24YEN20SB
全回転角度 300±5°
回転トルク 30~300gf-cm
シャフト回転止め強度 9kgf-cm
端子強度 直角、垂直いずれの方向にも、500gf-cmの
静加重を10±1秒を加えても以上ありません。
全抵抗値範囲 100Ω~1MΩ
全抵抗値許容差 ±10%
残留抵抗値 3Ωmax.
低格電力 0.25W
最高使用電圧 350V AC/DC
絶縁抵抗 DC 1,000V
耐電圧 AC 1,000V
回転寿命特性 無負荷で、シャフトを毎時600~1,000回の速さで、
有効回転角度の90%以上にわたり、15,000回回転させたのち、
全抵抗値の変化は、試験前の値に対して±7%以内、回転トルクは
規格値を満足します。
負荷特性 直流定格電圧を3時間印可した直後の
全抵抗値の変化は、試験前の値に対して
±5%以内です。

ラインナップ

※購入する数量によって単価が変わります。
在庫表記 : 即納 : 3日~4日: 約1週間: 別途問合せ :在庫なし
帝国通信工業/NOBLE
品名抵抗値(Ω)MOQ在庫200ヶ500ヶ以上
RV24YEN20SB200オーム200200
¥278
¥247
RV24YEN20SB500オーム500200
¥278
¥247
RV24YEN20SB1Kオーム1K200
¥278
¥247
RV24YEN20SB2Kオーム2K200
¥278
¥247
RV24YEN20SB5Kオーム5K200
¥278
¥247
RV24YEN20SB10Kオーム10K200
¥278
¥247
RV24YEN20SB20Kオーム20K200
¥278
¥247
RV24YEN20SB50Kオーム50K200
¥278
¥247
RV24YEN20SB100Kオーム100K200
¥278
¥247
RV24YEN20SB200Kオーム200K200
¥278
¥247
RV24YEN20SB500Kオーム500K200
¥278
¥247
RV24YEN20SBIMオーム1M200
¥278
¥247

※表示は消費税抜き価格です。
※大量ロットでの購入を希望される方はお気軽にご相談下さい。
