コネクタ第一電子工業 (DDK)
17JE EMIフードキット ストレートフード

フジクラ/Fujikura第一電子工業/DDKROHS対応品
第一電子工業(DDK) D-SUBコネクタ EMIフードキット ストレートフード 17JE(HOOD)シリーズ
ラインナップ・購入はこちら

写真の中のコネクタは含まれません。17JEシリーズは こちら

特長

17JE、17DE、17HEコネクタに使用するフードです。
プラスチックフードにNiメッキ処理をしてありますので、EMI対策で軽量です。
金具やネジが付属します。


外形寸法

17JE-09H-1□-CF :9芯

第一電子工業(DDK) D-SUBコネクタ EMIフードキット ストレートフード 17JE09シリーズ 図面

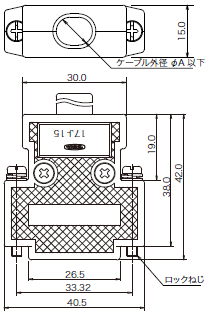

17JE-15H-1□-CF :15芯

第一電子工業(DDK) D-SUBコネクタ EMIフードキット ストレートフード 17JE15シリーズ 図面


17JE-25H-1□-CF :25芯

第一電子工業(DDK) D-SUBコネクタ EMIフードキット ストレートフード 17JE25シリーズ 図面

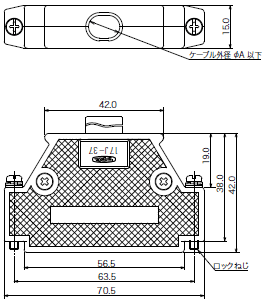

17JE-37H-1□-CF :37芯

第一電子工業(DDK) D-SUBコネクタ EMIフードキット ストレートフード 17JE37シリーズ 図面


シェルサイズ品名ABC DEFG
標準Hタイプ細径H2タイプ
9 17JE-09H□-1□-CF  32.2  24.99  22.2  38.0  19.0  6.1  7.0  5.1
1517JE-15H□-1□-CF40.533.3230.0 38.0 19.0 6.18.0 5.7
2517JE-25H□-1□-CF54.0 47.0435.0 38.0 19.0 6.19.0 6.6
3717JE-37H□-1□-CF70.563.50 42.0 38.0 19.0 6.110.5 7.4

ラインナップ

※購入する数量によって単価が変わります。
在庫表記 : 即納 : 3日~4日: 約1週間: 別途問合せ :在庫なし
第一電子工業/ddk

品名 芯数  仕様  MOQ  在庫 5~99ヶ100ヶ以上
  17JE-09H-1A-CF  95
¥330

¥280

17JE-09H-1B-CF95
¥340
¥300
17JE-09H-1C-CF95
¥340
¥300
17JE-15H-1A-CF155
¥350
¥315
17JE-15H-1B-CF155
¥350
¥315
17JE-15H-1C-CF155
¥350
¥315
17JE-25H-1A-CF255
¥420
¥330
17JE-25H-1B-CF255
¥420
¥335
17JE-25H-1C-CF255
¥420
¥335
17JE-37H-1A-CF375
¥440
¥380
17JE-37H-1B-CF375
¥440
¥380
17JE-37H-1C-CF375
¥440
¥380

17JEシリーズは こちら

※表示は消費税抜き価格です。
※大量ロットでの購入を希望される方はお気軽にご相談下さい。
