スイッチング電源 | コーセル (COSEL)
スイッチング電源 オンボードマルチタイプ ZUWシリーズ
【DC-DCコンバータ】

コーセル/COSEL ROHS対応品

5V・12V・24V・48V入力に対応した薄型・金属ケース付きの絶縁型DC/DCコンバータです。
1.5W~25Wデュアル出力の幅広いラインナップで、負荷に最適な製品選択が可能です。


特長


概略仕様

項目 仕様値
入力電圧範囲 DC5V(DC4.5~9.0V),DC12V(DC9~18V)
DC24V(DC18~36V),DC48V(DC36~72V)
出力電圧可変範囲 ZUW1R5~10:内部固定
ZUW15,25:内部固定(TRMオープン) 外付けVRにて可変可能
冷却方法 自然空冷
使用温度・湿度> -20~+71℃,20~95%RH(結露なし) (ディレーティング特性参照)
絶縁耐圧 入力-出力間:AC500V 1分間 DC500V 50MΩmin (20±15℃)
付属機能 ZUW1R5~ZUW25:過電流保護
ZUW15,ZUW25:過電圧保護、外部出力電圧可変、リモートコントロール

型式・外形寸法図

ZUW1R5シリーズ

コーセル(COSEL) スイッチング電源 オンボードマルチタイプ ZUW1R5シリーズ 図面


ZUW3シリーズ

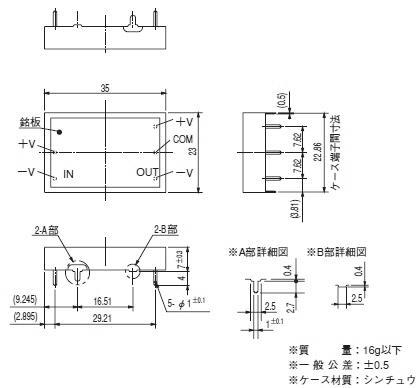

コーセル(COSEL) スイッチング電源 オンボードマルチタイプ ZUW3シリーズ 図面


ZUW6シリーズ

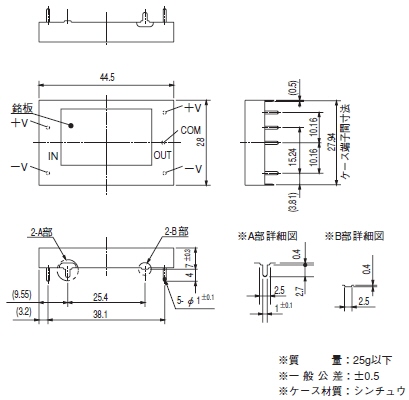

コーセル(COSEL) スイッチング電源 オンボードマルチタイプ ZUW6シリーズ 図面


ZUW10シリーズ

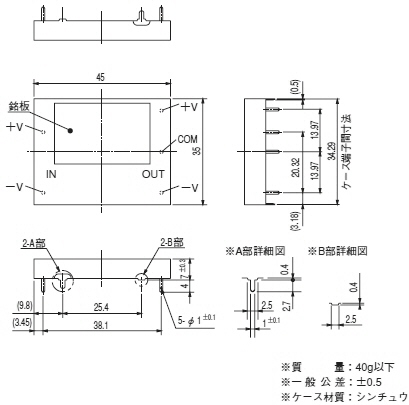

コーセル(COSEL) スイッチング電源 オンボードマルチタイプ ZUW10シリーズ 図面


ZUW15シリーズ

コーセル(COSEL) スイッチング電源 オンボードマルチタイプ ZUW15シリーズ 図面


ZUW25シリーズ

コーセル(COSEL) スイッチング電源 オンボードマルチタイプ ZUW25シリーズ 図面



ラインナップ

※購入する数量によって単価が変わります。
在庫表記 : 即納 :別途問合せ :在庫なし
コーセル/COSEL

品名最大出力電力DC出力 仕様  MOQ  在庫 1~9ヶ10ヶ以上
ZUW1R505121.56W±12(+24)V
0.065A
1
¥1397
¥1328
ZUW1R505151.5W±15(+30)V
0.05A
1
¥1397
¥1328
ZUW1R512121.56W±12(+24)V
0.065A
1
¥1397
¥1328
ZUW1R512151.5W±15(+30)V
0.05A
1
¥1397
¥1328
ZUW1R524121.56W±12(+24)V
0.065A
1
¥1397
¥1328
ZUW1R524151.5W±15(+30)V
0.05A
1
¥1397
¥1328
ZUW1R548121.56W±12(+24)V
0.065A
1
¥1397
¥1328
ZUW1R548151.5W±15(+30)V
0.05A
1
¥1397
¥1328
品名最大出力電力DC出力 仕様  MOQ  在庫 1~9ヶ10ヶ以上
ZUW305123.12W±12(+24)V
0.13A
1
¥1712
¥1627
ZUW305153W±15(+30)V
0.1A
1
¥1712
¥1627
ZUW312123.12W±12(+24)V
0.13A
1
¥1712
¥1627
ZUW312153W±15(+30)V
0.1A
1
¥1712
¥1627
ZUW324123.12W±12(+24)V
0.13A
1
¥1712
¥1627
ZUW324153W±15(+30)V
0.1A
1
¥1712
¥1627
ZUW348123.12W±12(+24)V
0.13A
1
¥1712
¥1627
ZUW348153W±15(+30)V
0.1A
1
¥1712
¥1627
品名最大出力電力DC出力 仕様  MOQ  在庫 1~9ヶ10ヶ以上
ZUW605126W±12(+24)V
0.25A
1
¥2415
¥2295
ZUW605156W±15(+30)V
0.2A
1
¥2415
¥2295
ZUW612126W±12(+24)V
0.25A
1
¥2415
¥2295
ZUW612156W±15(+30)V
0.2A
1
¥2415
¥2295
ZUW624126W±12(+24)V
0.25A
1
¥2415
¥2295
ZUW624156W±15(+30)V
0.2A
1
¥2415
¥2295
ZUW648126W±12(+24)V
0.25A
1
¥2415
¥2295
ZUW648156W±15(+30)V
0.2A
1
¥2415
¥2295
品名最大出力電力DC出力 仕様  MOQ  在庫 1~9ヶ10ヶ以上
ZUW1005128.4W±12(+24)V
0.35A
1
¥3623
¥3442
ZUW1005159W±15(+30)V
0.3A
1
¥3623
¥3442
ZUW10121210.8W±12(+24)V
0.45A
1
¥3623
¥3442
ZUW10121510.5W±15(+30)V
0.35A
1
¥3623
¥3442
ZUW10241210.8W±12(+24)V
0.45A
1
¥3623
¥3442
ZUW10241510.5W±15(+30)V
0.35A
1
¥3623
¥3442
ZUW10481210.8W±12(+24)V
0.45A
1
¥3623
¥3442
ZUW10481510.5W±15(+30)V
0.35A
1
¥3623
¥3442
品名最大出力電力DC出力 仕様  MOQ  在庫 1~9ヶ10ヶ以上
ZUW15051214.4W±12(+24)V
0.6A
1
¥4725
¥4489
ZUW15051515W±15(+30)V
0.5A
1
¥4725
¥4489
ZUW15121215.6W±12(+24)V
0.65A
1
¥4725
¥4489
ZUW15121515W±15(+30)V
0.5A
1
¥4725
¥4489
ZUW15241215.6W±12(+24)V
0.65A
1
¥4725
¥4489
ZUW15241515W±15(+30)V
0.5A
1
¥4725
¥4489
ZUW15481215.6W±12(+24)V
0.65A
1
¥4725
¥4489
ZUW15481515W±15(+30)V
0.5A
1
¥4725
¥4489
品名最大出力電力DC出力 仕様  MOQ  在庫 1~9ヶ10ヶ以上
ZUW25051220.2W±12(+24)V
0.84A
1
¥5775
¥5487
ZUW25051520.1W±15(+30)V
0.67A
1
¥5775
¥5487
ZUW25121225.2W±12(+24)V1.05A1
¥5775
¥5487
ZUW25121525.5W±15(+30)V
0.85A
1
¥5775
¥5487
ZUW25241225.2W±12(+24)V1.05A1
¥5775
¥5487
ZUW25241525.5W±15(+30)V
0.85A
1
¥5775
¥5487
ZUW25481225.2W±12(+24)V1.05A1
¥5775
¥5487
ZUW25481525.5W±15(+30)V
0.85A
1
¥5775
¥5487

※標準品の在庫がない場合は、準標準電源もご確認下さい

※データシート(PDF)は、メーカーで予告なく仕様変更される場合がありますのでご了承ください。

※表示は消費税抜き価格です。
※大量ロットでの購入を希望される方はお気軽にご相談下さい。

FAXによるご注文はこちら FAX用紙ダウンロード   見積り依頼    予約注文
