スイッチング電源 基板単体タイプ LDA150Wシリーズ
【AC-DCコンバータ】

コーセル/COSEL ROHS対応品

コーセル(COSEL) スイッチング電源用 推奨ノイズフィルタ NAC-06-472推奨ノイズフィルタ: NAC-06-472

シンプルな電源本来の機能に絞った基板型電源。LCAシリーズのフルレンジ入力対応。
10W~300Wまであり、LDA300は300W電源としては最もリーズナブル。ピーク対応あり。

特長・概略仕様

入力電圧:AC85~132V /170~264V 1φ

モデル  最大出力電力 DC出力ケースカバー付型番
LDA150W-3 90W3V 30ALDA150W-3-SN
LDA150W-5 150W 5V 30A LDA150W-5-SN
LDA150W-9 153W 9V 17A LDA150W-9-SN
  LDA150W-12   150W12V 12.5ALDA150W-12-SN
LDA150W-15 150W 15V 10A LDA150W-15-SN
LDA150W-18 153W 18V 8.5A LDA150W-18-SN
LDA150W-24 151.2W 24V 6.3A LDA150W-24-SN
LDA150W-24-H 151.2W 24V 6.3(10)A LDA150W-5-SNH
LDA150W-30 150W 30V 5A LDA150W-30-SN
LDA150W-48 144W 48V 3A LDA150W-48-SN

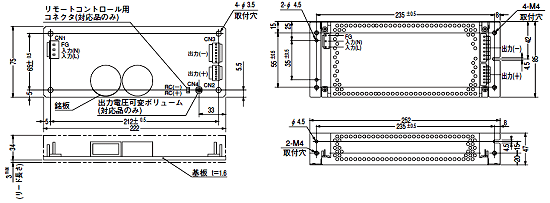

電圧型式・外形寸法図

コーセル(COSEL) スイッチング電源 基板単体タイプ LDA150Wシリーズ 図面


※一般交差:±1  ※質量:510g max(シャーシ・カバー含まず) ※基盤:ガラスコンポジット(CEM3)
※シャーシ・カバーはオプション(表面処理:亜鉛メッキ) ※電源取付穴締付けトルク:1.5N・m(16kgf・cm)max
リモートコントロール仕様にはシャーシ・カバーは取り付けられません

入出力コネクタ 適合ハウジング ターミナル
 CN1 B3P5-VH VHR-5N リール  SVH-21T-P1.1
バルクBVH-21T-P1.1
CN2B6P-VH VHR-6NリールSVH-21T-P1.1
バルクBVH-21T-P1.1
CN3 B7P-VH-A  VHR-7NリールSVH-21T-P1.1
バルクBVH-21T-P1.1
CN4 B2B-XH-A  XHP-2リールSXH-001T-P0.6
バルクBXH-001T-P0.6

※メーカー:日本圧着端子


ピンアサイン

CN-1CN-2CN-3CN-4
 ピン番号    入力    ピン番号    出力    ピン番号    出力;    ピン番号  リモートコントロール
1AC(L)1~6+V1~6-V1RC(+)
2-2RC(-)
3AC(N)
4-
5FG

※CN1の2、4番ピンなし  ※CN2、CN3は、1ピン当り5A以下で使用してください



ラインナップ

※購入する数量によって単価が変わります。
在庫表記 : 即納 : 3日~4日 : 別途問合せ :在庫なし
コーセル/COSEL

品名 最大出力電力  DC出力  仕様  MOQ  在庫 1~4ヶ5ヶ以上
LDA150W-390W3V 30A1
¥8,668

¥8,020

 LDA150W-3-SN
(シャーシ・カバー付)
90W3V 30A1
¥9,148
¥8,462

品名 最大出力電力  DC出力  仕様  MOQ  在庫 1~4ヶ5ヶ以上
LDA150W-5150W5V 30A1
¥8,668

¥8,020

 LDA150W-5-S
(シャーシ付)
150W5V 30A1
¥8,955
¥8,276

 LDA150W-5-SN
(シャーシ・カバー付)
150W5V 30A1
¥9,148
¥8,462

品名 最大出力電力  DC出力  仕様  MOQ  在庫 1~4ヶ5ヶ以上
LDA150W-9153W9V 17A1
¥8,668

¥8,020

 LDA150W-9-S
(シャーシ付)
153W9V 17A1
¥8,955
¥8,276

 LDA150W-9-SN
(シャーシ・カバー付)
153W9V 17A1
¥9,148
¥8,462

品名 最大出力電力  DC出力  仕様  MOQ  在庫 1~4ヶ5ヶ以上
LDA150W-12150W12V 12.5A1
¥8,668
¥8,020

 LDA150W-12-S
(シャーシ付)
150W12V 12.5A1
¥8,955
¥8,276

LDA150W-12-SN
(シャーシ・カバー付)
150W12V 12.5A1
¥9,148
¥8,462

品名 最大出力電力  DC出力  仕様  MOQ  在庫 1~4ヶ5ヶ以上
LDA150W-15150W15V 10A1
¥8,668
¥8,020

 LDA150W-15-S
(シャーシ付)
150W15V 10A1
¥8,955
¥8,276

LDA150W-15-SN
(シャーシ・カバー付)
150W15V 10A1
¥9,148
¥8,462

品名 最大出力電力  DC出力  仕様  MOQ  在庫 1~4ヶ5ヶ以上
LDA150W-18153W18V 8.5A1
¥8,668
¥8,020

 LDA150W-18-S
(シャーシ付)
153W18V 8.5A1
¥8,955
¥8,276

LDA150W-18-SN
(シャーシ・カバー付)
153W18V 8.5A1
¥9,148
¥8,462

品名 最大出力電力  DC出力  仕様  MOQ  在庫 1~4ヶ5ヶ以上
LDA150W-24151.2W24V 6.3A1
¥8,668
¥8,020

LDA150W-24-S
(シャーシ付)
151.2W24V 6.3A1
¥8,955
¥8,276

LDA150W-24-SN
(シャーシ・カバー付)
151.2W24V 6.3A1
¥9,148
¥8,462

LDA150W-24-H
151.2W24V
6.3(10)A
1
¥8,955
¥8,276

品名 最大出力電力  DC出力  仕様  MOQ  在庫 1~4ヶ5ヶ以上
LDA150W-30150W30V 5A1
¥8,668
¥8,020

 LDA150W-30-S
(シャーシ付)
150W30V 5A1
¥8,955
¥8,276

LDA150W-30-SN
(シャーシ・カバー付)
150W30V 5A1
¥9,148
¥8,462

品名 最大出力電力  DC出力  仕様  MOQ  在庫 1~4ヶ5ヶ以上
LDA150W-48144W48V 3A1
¥8,668
¥8,020

 LDA150W-48-S
(シャーシ付)
144W48V 3A1
¥8,955
¥8,276

LDA150W-48-SN
(シャーシ・カバー付)
144W48V 3A1
¥9,148
¥8,462


LDA10Fシリーズ  LDA15Fシリーズ  LDA30Fシリーズ  LDA50Fシリーズ  LDA75Fシリーズ  LDA100Wシリーズ LDA300Wシリーズ


※標準品の在庫がない場合は、準標準電源もご確認下さい


※データシート(PDF)は、メーカーで予告なく仕様変更される場合がありますのでご了承ください。

※表示は消費税抜き価格です。
※大量ロットでの購入を希望される方はお気軽にご相談下さい。
