スイッチング電源 基板単体タイプ LDA10Fシリーズ
【AC-DCコンバータ】

コーセル/COSEL ROHS対応品

コーセル(COSEL) スイッチング電源用 推奨ノイズフィルタ NAC-06-472推奨ノイズフィルタ: NAC-06-472

シンプルな電源本来の機能に絞った基板型電源。LCAシリーズのフルレンジ入力対応。
10W~300Wまであり、LDA300は300W電源としては最もリーズナブル。ピーク対応あり。

特長・概略仕様

入力電圧:AC85~264V 1φ or 110~370V

モデル  最大出力電力 DC出力
LDA10F-3 6W3V 2.0A
LDA10F-5 10W 5V 2.0A
  LDA10F-12   10.8W12V 0.9A
LDA10F-15 10.5W 15V 0.7A
LDA10F-24 12W 24V 0.5A

電圧型式・外形寸法図

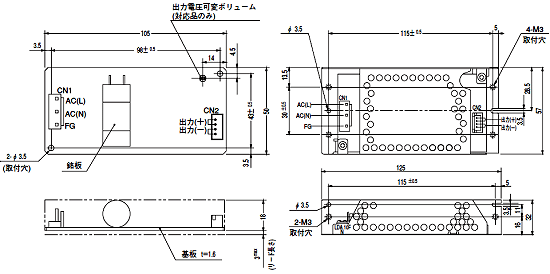

コーセル(COSEL) スイッチング電源 基板単体タイプ LDA10Fシリーズ 図面


※一般交差:±1  ※質量:75g max(シャーシ・カバー含まず) ※基盤:ガラスコンポジット(CEM3)
※シャーシ・カバーはオプション(表面処理:亜鉛メッキ) ※電源取付穴締付けトルク:0.6N・m(6.3kgf・cm)max

入出力コネクタ 適合ハウジング ターミナル
 CN1 B3P5-VH VHR-5N リール  SVH-21T-P1.1
バルクBVH-21T-P1.1
CN2B4B-XH-A XHP-4リールSXH-001T-P0.6
バルクBXH-001T-P0.6

※メーカー:日本圧着端子


ピンアサイン

CN-1CN-2
 ピン番号    入力    ピン番号    出力
1AC(L)1-V
2-2-V
3AC(N)3+V
4-4+V
5FG

※CN1の2、4番ピンなし  ※CN2は、1ピン当り2A以下で使用してください



ラインナップ

※購入する数量によって単価が変わります。
在庫表記 : 即納 : 3日~4日 : 別途問合せ :在庫なし
コーセル/COSEL

品名 最大出力電力  DC出力  仕様  MOQ  在庫 1~9ヶ10ヶ以上
LDA10F-36W3V 2.0A1
¥2,127

¥1,810

  LDA10F-3-SN
(シャーシ・カバー付)
6W3V 2.0A1
¥2,370
¥2,025

品名 最大出力電力  DC出力  仕様  MOQ  在庫 1~9ヶ10ヶ以上
LDA10F-510W5V 2.0A1
¥2,127

¥1,810

  LDA10F-5-S
(シャーシ付)
10W5V 2.0A1
¥1,950
¥1,950

  LDA10F-5-SN
(シャーシ・カバー付)
10W5V 2.0A1
¥2,370
¥2,025

品名 最大出力電力  DC出力  仕様  MOQ  在庫 1~9ヶ10ヶ以上
LDA10F-1210.8W12V 0.9A1
¥2,127
¥1,810

  LDA10F-12-S
(シャーシ付)
10.8W12V 0.9A1
¥2,227
¥1,950

LDA10F-12-SN
(シャーシ・カバー付)
10.8W12V 0.9A1
¥2,370
¥2,025

品名 最大出力電力  DC出力  仕様  MOQ  在庫 1~9ヶ10ヶ以上
LDA10F-1510.5W15V 0.7A1
¥2,127
¥1,810

  LDA10F-15-S
(シャーシ付)
10.5W15V 0.7A1
¥2,227
¥1,950

LDA10F-15-SN
(シャーシ・カバー付)
10.5W15V 0.7A1
¥2,370
¥2,025

品名 最大出力電力  DC出力  仕様  MOQ  在庫 1~9ヶ10ヶ以上
LDA10F-2412W24V 0.5A1
¥2,127
¥1,810

  LDA10F-24-S
(シャーシ付)
12W24V 0.5A1
¥2,227
¥1,950

LDA10F-24-SN
(シャーシ・カバー付)
12W24V 0.5A1
¥2,370
¥2,025
